电光火石系列的超快光电探测器最适合测量从 DC 到20MHZ的光波形。各种型号的上升时间短至 15ns，涵盖 400 至 1700 nm 的光谱范围。所有光电二极管都封装在紧凑而坚固的铝制外壳中，可以使用外部电源进行偏置。针对不同的应用场景，可根据用户的实际需求定制高带宽版本或高信噪比版本。
目前设计的探测器主要分为三种分别为，单通道单电源探测器(HSD)，单通道双电源探测器(HSS)，多通道双电源去直流探测器(HS)。
型号 |
有效区域 |
波长范围 |
上升/下降时间 |
带宽 |
供电电压 |
灵敏度 |
HSD-1 |
D1.1mm |
400-1100nm |
50ns |
5MHz |
5V |
400mv/uw |
HSD-2 |
D1.1mm |
900-1700nm |
50ns |
5MHz |
5V |
400mv/uw |
HSD-3 |
D75um |
1100-1650nm |
15ns |
20MHz |
5V |
200mv/uw |
HSS-1 |
D1.1mm |
400-1100nm |
50ns |
5MHz |
±5V |
400mv/uw |
HSS-2 |
D1.1mm |
900-1700nm |
50ns |
5MHz |
±5V |
400mv/uw |
HSS-3 |
D75um |
1100-1650nm |
15ns |
20MHz |
±5V |
200mv/uw |
HS-8 |
D75um |
1100-1650nm |
150ns |
2MHz |
±5V |
100mv/uw |
电气参数 |
光电二极管类型 |
硅 |
有效面积 |
1.1mm |
波长范围 |
400-1100nm |
带宽 |
5M(HSD-1) 5M(HSS-1) |
上升/下降时间 |
50ns(HSD-1) 50ns(HSS-1) |
输出电压 |
10Vmax 直流耦合输出 |
暗电流(典型值) |
10PA |
重量 |
100g |
存储温度 |
0-40° |
操作温度 |
|
电气参数 |
光电二极管类型 |
铟镓砷 |
有效面积 |
1.1mm |
波长范围 |
900-1700nm |
带宽 |
5M(HSD-2) 5M(HSS-2) |
上升/下降时间 |
50ns(HSD-2) 50ns(HSS-2) |
输出电压 |
10Vmax 直流耦合输出 |
暗电流(典型值) |
10PA |
重量 |
100g |
存储温度 |
0-40° |
操作温度 |
0-40° |
电气参数 |
光电二极管类型 |
PIN |
有效面积 |
75um |
波长范围 |
1100-1650nm |
带宽 |
20M(HSD-3) 20M(HSS-3) 2M(HS-8) |
上升/下降时间 |
15ns(HSD-3) 15ns(HSS-3) 150ns(HS-8) |
输出电压 |
10Vmax(HSD-3,HSS-3) 4Vmax(HS-8) |
暗电流(典型值) |
10PA |
重量 |
100g |
存储温度 |
0-40° |
操作温度 |
0-40° |
机械参数 |
探测器类型：单通道 |
探测器类型：多通道 |
电路板长：5cm |
电路板长：14.5cm |
电路板宽：4cm |
电路板宽：8.8cm |
机壳长：6cm |
机壳长：/ |
机壳宽：5cm |
机壳宽：/ |
机壳高：3cm |
机壳高：/ |
探测器空载噪声幅值
探测10MHz正弦信号

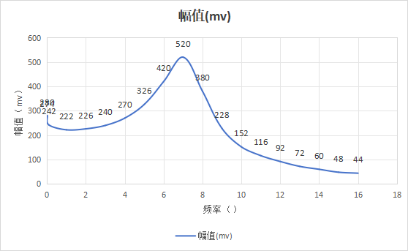

探测器幅频特性曲线
产品实物
单通道探测器机壳
单通道探测器电路板

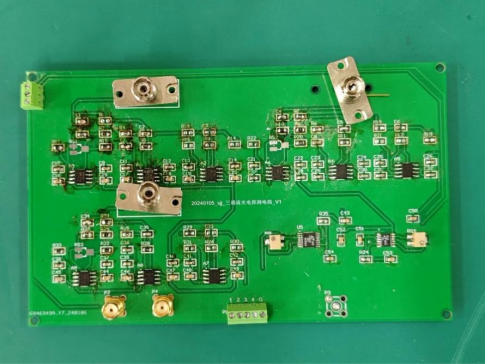

多通道光电探测器
